Série HDDY — Hybride Haute Précision
La précision d'une tout-électrique. Le coût d'une hydraulique. L'hybride DY combine les deux mondes pour des pièces techniques sans compromis.
Le meilleur de deux mondes
Le système hybride huile-électrique HAIDA combine un servomoteur électrique pour l'injection et le dosage avec un circuit hydraulique servo pour la fermeture et l'éjection.
Pendant la phase de refroidissement, le servomoteur s'arrête complètement. Consommation électrique : zéro. Le circuit hydraulique consomme 1/4 à 1/3 d'huile en moins qu'un système classique, et la montée en température ne dépasse pas 8–10 °C — souvent sans refroidisseur.
Moins de chaleur rejetée, un bruit réduit aux normes nationales, un environnement d'atelier compatible avec la climatisation. La HDDY transforme votre usine.
Gamme HDDY — 100 à 420 tonnes
Sept modèles hybrides. Les petits tonnages (100–170T) offrent 3 options de vis (A/B/C). Les grands tonnages (260–420T) utilisent une vis unique optimisée.
Applications typiques

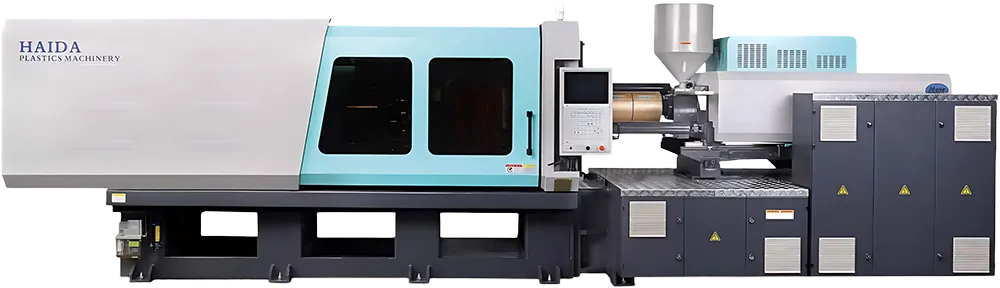

Spécifications HD100DY
Vis A / B / C| Unité d'injection | ||
| Diamètre vis | mm | 22 / 26 / 30 |
| Rapport L/D | L/D | 20 / 20 / 17,4 |
| Volume injection | cm³ | 38 / 61 / 81 |
| Poids injecté (PS) | g | 35 / 55 / 74 |
| Plastification | g/s | 6 / 8,8 / 13 |
| Vitesse vis | rpm | 400 |
| Vitesse injection max. | mm/s | 250 – 500 |
| Pression injection | MPa | 280 / 220 / 165 |
| Fermeture & général | ||
| Force de fermeture | kN | 1 000 |
| Course d'ouverture | mm | 330 |
| Colonnes | mm | 370 × 370 |
| Épaisseur moule | mm | 140 – 380 |
| Force éjection | kN | 31,4 |
| Course éjection | mm | 100 |
| Puissance totale | kW/A | 34 |
| Puissance chauffage | kW | 5 |
| Dimensions | m | 4,45 × 1,12 × 1,93 |
| Poids machine | t | 3 |
Applications typiques
Spécifications HD130DY
Vis A / B / C| Unité d'injection | ||
| Diamètre vis | mm | 28 / 32 / 36 |
| Rapport L/D | L/D | 21 / 21 / 18,6 |
| Volume injection | cm³ | 80 / 112 / 142 |
| Poids injecté (PS) | g | 73 / 102 / 129 |
| Plastification | g/s | 8 / 11 / 16 |
| Vitesse vis | rpm | 400 |
| Vitesse injection max. | mm/s | 250 – 500 |
| Pression injection | MPa | 280 / 220 / 175 |
| Fermeture & général | ||
| Force de fermeture | kN | 1 300 |
| Course d'ouverture | mm | 380 |
| Colonnes | mm | 420 × 420 |
| Épaisseur moule | mm | 150 – 450 |
| Force éjection | kN | 45 |
| Course éjection | mm | 130 |
| Puissance totale | kW/A | 47,5 |
| Puissance chauffage | kW | 7,5 |
| Dimensions | m | 4,78 × 1,19 × 1,93 |
| Poids machine | t | 3,8 |
Applications typiques
Spécifications HD170DY
Vis A / B / C| Unité d'injection | ||
| Diamètre vis | mm | 28 / 32 / 36 |
| Rapport L/D | L/D | 21 / 21 / 18,6 |
| Volume injection | cm³ | 80 / 112 / 142 |
| Poids injecté (PS) | g | 73 / 102 / 129 |
| Plastification | g/s | 8 / 11 / 16 |
| Vitesse vis | rpm | 400 |
| Vitesse injection max. | mm/s | 250 – 500 |
| Pression injection | MPa | 280 / 220 / 175 |
| Fermeture & général | ||
| Force de fermeture | kN | 1 700 |
| Course d'ouverture | mm | 440 |
| Colonnes | mm | 470 × 470 |
| Épaisseur moule | mm | 180 – 520 |
| Force éjection | kN | 45 |
| Course éjection | mm | 140 |
| Puissance totale | kW/A | 64 |
| Puissance chauffage | kW | 11 |
| Dimensions | m | 5,39 × 1,27 × 2,01 |
| Poids machine | t | 5 |
Applications typiques
Spécifications HD260DY
Vis unique Ø45| Unité d'injection | ||
| Diamètre vis | mm | 45 |
| Rapport L/D | L/D | 22,5 |
| Volume injection | cm³ | 318 |
| Poids injecté (PS) | g | 289 |
| Plastification | g/s | 33 |
| Vitesse vis | rpm | 350 |
| Vitesse injection max. | mm/s | 400 |
| Débit injection | g/s | 578 |
| Pression injection | MPa | 180 |
| Pression maintien | MPa | 135 |
| Fermeture & général | ||
| Force de fermeture | kN | 2 600 |
| Course d'ouverture | mm | 500 |
| Colonnes | mm | 565 × 515 |
| Épaisseur moule | mm | 200 – 560 |
| Force éjection | kN | 70 |
| Course éjection | mm | 140 |
| Puissance totale | kW/A | 115 |
| Puissance chauffage | kW | 18 |
| Dimensions | m | 6,0 × 1,5 × 2,3 |
| Poids machine | t | 10 |
Applications typiques
Spécifications HD300DY
Vis unique Ø50| Unité d'injection | ||
| Diamètre vis | mm | 50 |
| Rapport L/D | L/D | 22,5 |
| Volume injection | cm³ | 442 |
| Poids injecté (PS) | g | 402 |
| Plastification | g/s | 40 |
| Vitesse vis | rpm | 350 |
| Vitesse injection max. | mm/s | 400 |
| Débit injection | g/s | 714 |
| Pression injection | MPa | 180 |
| Pression maintien | MPa | 135 |
| Fermeture & général | ||
| Force de fermeture | kN | 3 000 |
| Course d'ouverture | mm | 550 |
| Colonnes | mm | 590 × 590 |
| Épaisseur moule | mm | 220 – 600 |
| Force éjection | kN | 70 |
| Course éjection | mm | 150 |
| Puissance totale | kW/A | 147 |
| Puissance chauffage | kW | 21 |
| Dimensions | m | 7,0 × 1,6 × 2,4 |
| Poids machine | t | 12,5 |
Applications typiques
Spécifications HD360DY
Vis unique Ø50| Unité d'injection | ||
| Diamètre vis | mm | 50 |
| Rapport L/D | L/D | 22,5 |
| Volume injection | cm³ | 442 |
| Poids injecté (PS) | g | 402 |
| Plastification | g/s | 40 |
| Vitesse vis | rpm | 350 |
| Vitesse injection max. | mm/s | 400 |
| Débit injection | g/s | 714 |
| Pression injection | MPa | 180 |
| Pression maintien | MPa | 135 |
| Fermeture & général | ||
| Force de fermeture | kN | 3 600 |
| Course d'ouverture | mm | 640 |
| Colonnes | mm | 685 × 685 |
| Épaisseur moule | mm | 240 – 650 |
| Force éjection | kN | 102 |
| Course éjection | mm | 160 |
| Puissance totale | kW/A | 163 |
| Puissance chauffage | kW | 21 |
| Dimensions | m | 7,3 × 1,9 × 2,7 |
| Poids machine | t | 17 |
Applications typiques
Spécifications HD420DY
Vis unique Ø55| Unité d'injection | ||
| Diamètre vis | mm | 55 |
| Rapport L/D | L/D | 22,5 |
| Volume injection | cm³ | 546 |
| Poids injecté (PS) | g | 497 |
| Plastification | g/s | 48 |
| Vitesse vis | rpm | 350 |
| Vitesse injection max. | mm/s | 400 |
| Débit injection | g/s | 864 |
| Pression injection | MPa | 180 |
| Pression maintien | MPa | 135 |
| Fermeture & général | ||
| Force de fermeture | kN | 4 200 |
| Course d'ouverture | mm | 730 |
| Colonnes | mm | 720 × 720 |
| Épaisseur moule | mm | 300 – 820 |
| Force éjection | kN | 126 |
| Course éjection | mm | 180 |
| Puissance totale | kW/A | 205 |
| Puissance chauffage | kW | 27 |
| Dimensions | m | 7,9 × 2,1 × 2,7 |
| Poids machine | t | 20 |
Composants clés de la Série HDDY
Des composants hydrauliques et électriques de marques internationales pour une fiabilité à long terme.
Architecture hybride Oil-Electric
Deux sous-systèmes spécialisés — hydraulique servo et électrique direct — orchestrés par un contrôle en boucle fermée.
Système hydraulique servo
Composants hydrauliques de marques internationales. Servomoteur + pompe à engrenages internes en boucle fermée. Couplage fermeture-dosage pour raccourcir le cycle.
Injection servo-électrique
Dosage et injection directement entraînés par servomoteur. Vis à billes de marques étrangères et palier axial dédié. Vitesse injection jusqu'à 500 mm/s.
Contrôle boucle fermée
Capteurs haute précision sur pression, débit et position. Contrôle composite en boucle fermée intégrale pour une répétabilité maximale.
Vis acier allié intégral
Vis en acier allié trempé sur toute la longueur. Haute résistance, anti-corrosion, durée de vie prolongée. Lubrification auto haute pression/température.
Fermeture rapide
Servovanne proportionnelle de fermeture en option. Position plus précise, réponse plus rapide. Couplage fermeture + dosage pour gains de cycle.
Capteur de pression
Capteur de pression d'injection à forte immunité antiparasite et haute résolution. Mesure précise pour un contrôle fin du maintien en pression.
Autolubrification
Graisse haute performance résistante haute pression/chaleur/eau pour la vis à billes d'injection. Palier synchrone réservé pour la charge lourde.
Dévissage intégré
Fonctions de carottage et dévissage complètes et sophistiquées, intégrées au circuit hydraulique servo.
Pourquoi choisir l'hybride HDDY
Les avantages concrets de la technologie oil-electric pour votre production.
Précision tout-électrique
Le servo-entraînement direct de l'injection offre la même précision qu'une tout-électrique. Boucle fermée intégrale sur pression, débit et position.
Coût hydraulique
Prix d'acquisition inférieur à une tout-électrique à tonnage équivalent. Le meilleur rapport performance/investissement du marché.
Économie d'énergie
Moteur arrêté pendant le refroidissement. Huile hydraulique réduite de 25–33 %. Souvent pas besoin de refroidisseur d'huile.
Atelier propre
Montée en température de l'huile limitée à 8–10 °C. Bruit conforme aux normes. Compatible avec la production en salle climatisée.
Injection à 500 mm/s
Le servo-entraînement électrique direct atteint 500 mm/s en injection. Idéal pour les pièces à paroi fine et les moules multi-empreintes.
Gamme étendue
De 100 à 420 tonnes, 7 modèles couvrant des micro-pièces techniques aux grands emballages. Vis multiples (A/B/C) pour les petits tonnages.
Domaines d'application de la Série HDDY
L'hybride excelle partout où la précision compte autant que la productivité.
Questions fréquentes — Série HDDY
Quelle différence entre la HDDY hybride et une tout-électrique ?
Combien d'énergie économise-t-on par rapport à une hydraulique classique ?
La HDDY convient-elle à la production en salle propre ?
Pourquoi les petits modèles ont 3 vis et les grands une seule ?
Quel est le délai de livraison ?
La HDDY peut-elle remplacer une tout-électrique existante ?
Demandez le prix de votre Série HDDY
Fabricant direct depuis 1992. Décrivez votre application — type de pièce, poids, précision requise — et recevez une proposition technique personnalisée sous 24 heures.
