Série L · Servo · Économique
Presse à Injection
Servo-Hydraulique — Haute Précision
La série L est le cheval de bataille polyvalent de HAIDA. De 50 à 3 300 tonnes, elle combine un servomoteur économe, une précision élevée et un champ d'application très large — le meilleur rapport qualité-prix pour la production en série.
50–3300T
Force de fermeture
22+ modèles
Gamme complète
−80%
Énergie vs pompe fixe
30+
Années d'expertise
Efficacité Énergétique
80% d'économie
Le servomoteur de la série HDL ne tourne que lorsque la machine en a besoin. Pendant la phase de refroidissement, le moteur s'arrête complètement : consommation électrique zéro. Résultat : jusqu'à 80 % d'économie d'électricité, moins d'eau de refroidissement, moins de chaleur en atelier.
Comparaison de consommation énergétique
Modèles
Choisissez Votre Machine
22+ modèles de 50 à 3 300 tonnes. Cliquez sur une gamme pour comparer les spécifications.

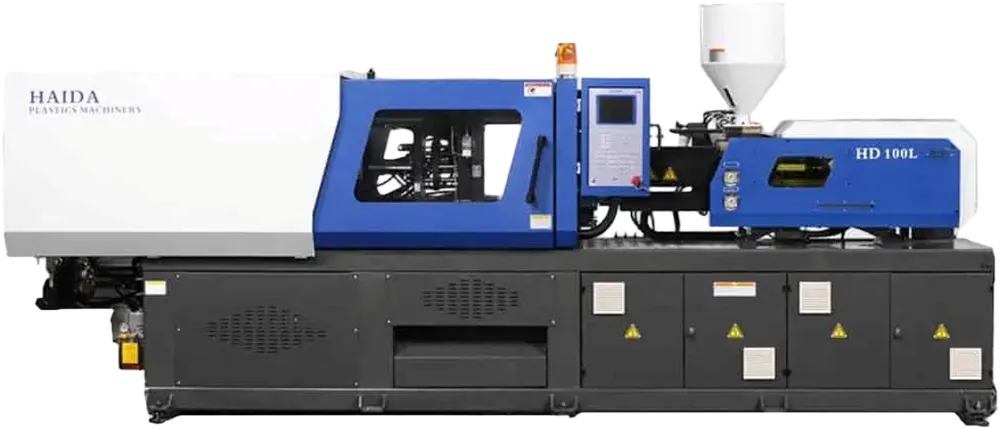

50–100T — Petits Tonnages
Les modèles HD50L à HD100L sont les machines d'entrée de gamme de la série L. Compactes et précises, elles sont idéales pour la production de petites pièces techniques où la répétabilité et le cycle court sont essentiels. Le servomoteur garantit une consommation minimale même sur de longues séries.
Applications typiques
Petites pièces techniques
Connecteurs électriques
Bouchons et capsules
Composants électroniques
Petits emballages
Comparaison HD50L / HD70L / HD100L
Vis A / B| Paramètre | Unité | HD50L | HD70L | HD100L |
| Unité d'injection | ||||
| Diamètre vis | mm | 26 / 30 | 28 / 32 | 36 / 40 |
| Rapport L/D | L/D | 20,9 / 18,1 | 24 / 21 | 18,6 / 20 |
| Volume injection | cm³ | 55 / 73 | 89 / 117 | 148 / 201 |
| Poids injecté | g | 50 / 66 | 81 / 106 | 135 / 183 |
| Pression injection | MPa | 190 / 142 | 230 / 176 | 139 / 160 |
| Fermeture | ||||
| Force fermeture | KN | 500 | 700 | 1 000 |
| Course ouverture | mm | 250 | 280 | 330 |
| Colonnes | mm | 285×285 | 310×310 | 370×370 |
| Épaisseur moule | mm | 100–285 | 120–330 | 140–380 |
| Éjection hydraulique | KN | 20 | 25 | 31,4 |
| Course éjection | mm | 65 | 80 | 100 |
| Général | ||||
| Puissance moteur | KW | 7,5 | 9 | 11 |
| Puissance chauffage | KW | 4,6 | 6,5 | 7,5 |
| Dimensions | m | 3,32×1,02×1,61 | 3,95×1,04×1,76 | 4,45×1,2×1,95 |
| Poids machine | t | 1,6 | 2,3 | 3,6 |
| Buse | mm | SR10 | SR10 | SR10 |

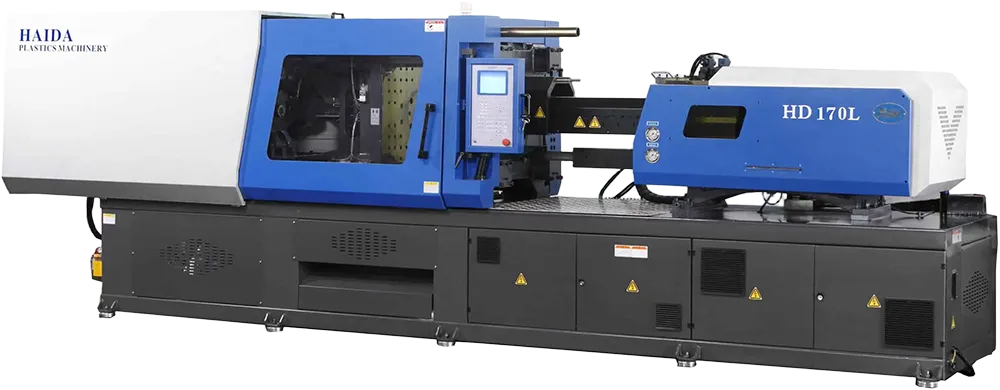

130–210T — Tonnages Moyens
Le cœur de gamme de la série L. Les HD130L à HD210L répondent à la majorité des besoins de production courante : articles ménagers, emballages alimentaires, pièces automobiles de petite et moyenne taille. Trois options de vis par modèle permettent d'adapter la plastification à chaque matière.
Applications typiques
Articles ménagers
Emballages alimentaires
Pièces automobiles
Accessoires électriques
Comparaison HD130L / HD170L / HD210L
Vis A / B / C| Paramètre | Unité | HD130L | HD170L | HD210L |
| Unité d'injection | ||||
| Diamètre vis | mm | 38 / 40 / 45 | 40 / 45 / 50 | 45 / 50 / 55 |
| Rapport L/D | L/D | 22,1 / 21 / 18,7 | 23,6 / 21 / 18,9 | 23,3 / 21 / 19,1 |
| Volume injection | cm³ | 199 / 220 / 278 | 264 / 334 / 412 | 366 / 452 / 546 |
| Poids injecté | g | 181 / 200 / 253 | 240 / 304 / 375 | 333 / 411 / 497 |
| Pression injection | MPa | 201 / 182 / 143 | 228 / 180 / 146 | 221 / 179 / 148 |
| Fermeture | ||||
| Force fermeture | KN | 1 300 | 1 700 | 2 100 |
| Course ouverture | mm | 380 | 440 | 500 |
| Colonnes | mm | 420×420 | 470×470 | 530×530 |
| Épaisseur moule | mm | 150–450 | 180–520 | 200–550 |
| Éjection hydraulique | KN | 45 | 45 | 70 |
| Course éjection | mm | 130 | 140 | 165 |
| Général | ||||
| Puissance moteur | KW | 13 | 15 | 18,5 |
| Puissance chauffage | KW | 9,5 | 11 | 12,6 |
| Dimensions | m | 4,85×1,2×2 | 5,4×1,3×2,1 | 5,9×1,5×2,3 |
| Poids machine | t | 4,3 | 5,4 | 7,7 |
| Buse | mm | SR10 | SR15 | SR15 |

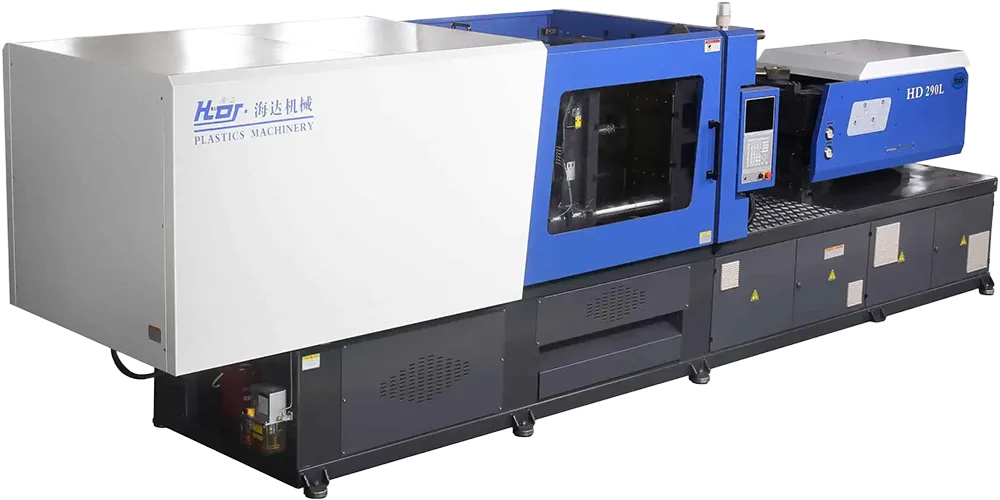

260–330T — Tonnages Intermédiaires
Les HD260L à HD330L sont taillés pour la production de pièces de taille moyenne à grande. Caisses de transport, seaux, bassines, meubles de jardin — ces machines offrent le volume d'injection et la force de fermeture nécessaires pour des pièces plus volumineuses, tout en gardant une consommation énergétique maîtrisée.
Applications typiques
Caisses de transport
Seaux et bassines
Meubles de jardin
Pièces industrielles moyennes
Comparaison HD260L / HD290L / HD330L
Vis A / B / C| Paramètre | Unité | HD260L | HD290L | HD330L |
| Unité d'injection | ||||
| Diamètre vis | mm | 55 / 60 / 65 | 60 / 65 / 70 | 65 / 70 / 75 |
| Rapport L/D | L/D | 22,9 / 21 / 19,4 | 22,8 / 21 / 19,5 | 22,6 / 21 / 19,6 |
| Volume injection | cm³ | 608 / 721 / 846 | 792 / 929 / 1 077 | 996 / 1 155 / 1 325 |
| Poids injecté | g | 551 / 656 / 770 | 721 / 845 / 980 | 906 / 1 051 / 1 206 |
| Pression injection | MPa | 210 / 176 / 150 | 207 / 176 / 152 | 203 / 175 / 152 |
| Fermeture | ||||
| Force fermeture | KN | 2 600 | 2 900 | 3 300 |
| Course ouverture | mm | 550 | 610 | 660 |
| Colonnes | mm | 580×580 | 630×630 | 680×680 |
| Épaisseur moule | mm | 220–610 | 230–630 | 250–680 |
| Éjection hydraulique | KN | 70 | 70 | 91 |
| Course éjection | mm | 165 | 165 | 170 |
| Général | ||||
| Puissance moteur | KW | 22 | 26 | 30 |
| Puissance chauffage | KW | 15,6 | 19 | 23,3 |
| Dimensions | m | 6,6×1,6×2,35 | 6,75×1,6×2,35 | 7,4×1,8×2,5 |
| Poids machine | t | 9,4 | 10,6 | 13 |
| Buse | mm | SR15 | SR15 | SR15 |

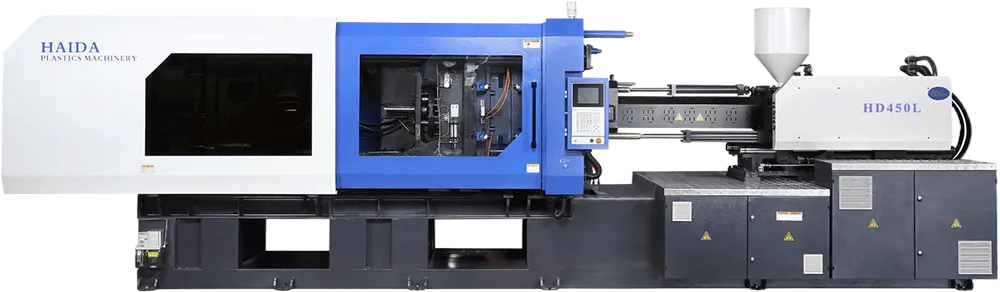

390–550T — Grands Tonnages
Les HD390L à HD550L entrent dans la catégorie des grands tonnages. Avec des forces de fermeture de 3 900 à 5 500 KN, ces machines produisent des palettes, conteneurs, pièces automobiles et composants industriels de grande taille. Trois options de vis et des volumes d'injection généreux permettent de couvrir un large éventail de pièces.
Applications typiques
Palettes logistiques
Conteneurs
Pièces automobiles
Poubelles
Composants industriels
Comparaison HD390L / HD450L / HD550L
Vis A / B / C| Paramètre | Unité | HD390L | HD450L | HD550L |
| Unité d'injection | ||||
| Diamètre vis | mm | 70 / 75 / 80 | 75 / 80 / 85 | 80 / 85 / 90 |
| Rapport L/D | L/D | 23 / 21,5 / 20,2 | 22,9 / 21,5 / 20,3 | 22,8 / 21,5 / 20,3 |
| Volume injection | cm³ | 1 347 / 1 546 / 1 759 | 1 854 / 2 110 / 2 382 | 2 212 / 2 497 / 2 799 |
| Poids injecté | g | 1 226 / 1 407 / 1 601 | 1 687 / 1 920 / 2 167 | 2 013 / 2 272 / 2 547 |
| Pression injection | MPa | 207 / 180 / 158 | 186 / 164 / 145 | 184 / 163 / 146 |
| Fermeture | ||||
| Force fermeture | KN | 3 900 | 4 500 | 5 500 |
| Course ouverture | mm | 710 | 750 | 850 |
| Colonnes | mm | 730×730 | 780×780 | 840×830 |
| Épaisseur moule | mm | 280–730 | 300–780 | 350–850 |
| Éjection hydraulique | KN | 126 | 126 | 181 |
| Course éjection | mm | 200 | 200 | 220 |
| Général | ||||
| Puissance moteur | KW | 37 | 41 | 55 |
| Puissance chauffage | KW | 28,2 | 30 | 31,5 |
| Dimensions | m | 7,95×1,95×2,6 | 8,15×2,2×2,2 | 8,82×2,25×2,42 |
| Poids machine | t | 15,2 | 19,7 | 22,8 |
| Buse | mm | SR15 | SR15 | SR15 |

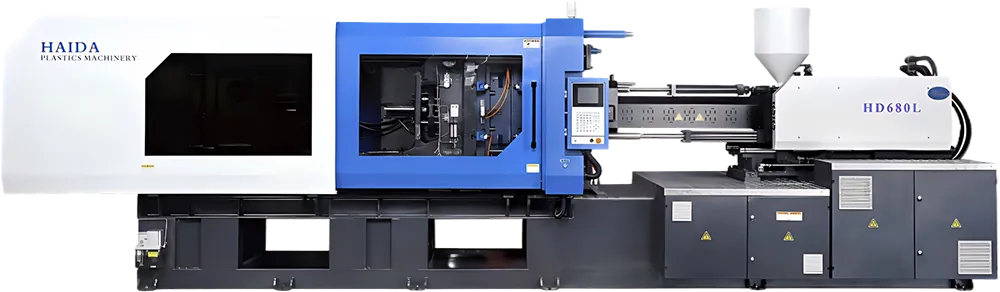

600–780T — Forte Capacité
Les HD600L à HD780L sont conçus pour les pièces de grande taille qui demandent une force de fermeture importante et un volume d'injection élevé. Avec des colonnes jusqu'à 980×960 mm et des volumes d'injection dépassant 4 800 cm³, ils sont adaptés aux exigences de l'industrie automobile et des conteneurs industriels.
Applications typiques
Grandes pièces automobiles
Bacs industriels
Composants de machines
Pièces d'infrastructure
Comparaison HD600L / HD680L / HD780L
Vis A / B / C| Paramètre | Unité | HD600L | HD680L | HD780L |
| Unité d'injection | ||||
| Diamètre vis | mm | 80 / 85 / 90 | 90 / 95 / 100 | 100 / 105 / 110 |
| Rapport L/D | L/D | 22,8 / 21,5 / 20,3 | 22,7 / 21,5 / 20,4 | 22,6 / 21,5 / 20,5 |
| Volume injection | cm³ | 2 212 / 2 497 / 2 799 | 2 957 / 3 294 / 3 650 | 4 006 / 4 416 / 4 847 |
| Poids injecté | g | 2 013 / 2 272 / 2 547 | 2 691 / 3 000 / 3 322 | 3 645 / 4 019 / 4 411 |
| Pression injection | MPa | 184 / 163 / 146 | 177 / 159 / 143 | 184 / 167 / 152 |
| Fermeture | ||||
| Force fermeture | KN | 6 000 | 6 800 | 7 800 |
| Course ouverture | mm | 900 | 940 | 980 |
| Colonnes | mm | 880×880 | 940×920 | 980×960 |
| Épaisseur moule | mm | 380–880 | 350–900 | 400–960 |
| Éjection hydraulique | KN | 181 | 181 | 212 |
| Course éjection | mm | 240 | 260 | 270 |
| Général | ||||
| Puissance moteur | KW | 55 | 30+30 | 41+41 |
| Puissance chauffage | KW | 32,5 | 36 | 52 |
| Dimensions | m | 9,02×2,3×2,26 | 9,55×2,25×2,48 | 10,6×2,6×2,4 |
| Poids machine | t | 24,9 | 28,5 | 37,8 |
| Buse | mm | SR15 | SR20 | SR20 |

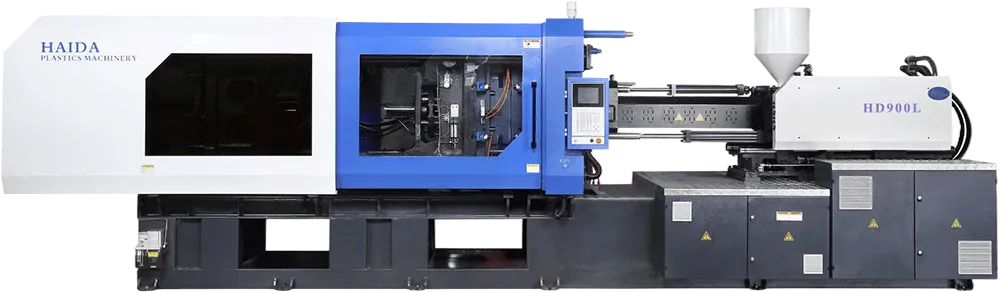

900–1250T — Très Grands Tonnages
Les HD900L à HD1250L délivrent entre 9 000 et 12 500 KN de force de fermeture. Dotés de double motorisation servo, ces modèles sont conçus pour la production intensive de pièces lourdes et volumineuses : palettes logistiques, pare-chocs automobiles, panneaux de carrosserie, conteneurs municipaux.
Applications typiques
Palettes logistiques
Pare-chocs automobiles
Panneaux automobiles
Conteneurs municipaux
Pièces structurelles
Comparaison HD900L / HD1100L / HD1250L
Vis A / B / C| Paramètre | Unité | HD900L | HD1100L | HD1250L |
| Unité d'injection | ||||
| Diamètre vis | mm | 100 / 105 / 110 | 110 / 120 / 130 | 120 / 130 / 140 |
| Rapport L/D | L/D | 22,6 / 21,5 / 20,5 | 22 / 20,2 / 18,6 | 24,2 / 22,3 / 20,7 |
| Volume injection | cm³ | 4 006 / 4 416 / 4 847 | 4 942 / 5 881 / 6 902 | 6 556 / 7 694 / 8 923 |
| Poids injecté | g | 3 645 / 4 019 / 4 411 | 4 497 / 5 352 / 6 281 | 5 966 / 7 002 / 8 120 |
| Pression injection | MPa | 184 / 167 / 152 | 184 / 155 / 132 | 179 / 152 / 131 |
| Fermeture | ||||
| Force fermeture | KN | 9 000 | 11 000 | 12 500 |
| Course ouverture | mm | 1 120 | 1 220 | 1 300 |
| Colonnes | mm | 1090×1090 | 1160×1160 | 1260×1260 |
| Épaisseur moule | mm | 450–1100 | 500–1250 | 550–1300 |
| Éjection hydraulique | KN | 246 | 282,6 | 282,6 |
| Course éjection | mm | 300 | 325 | 350 |
| Général | ||||
| Puissance moteur | KW | 41+41 | 45+45 | 55+55 |
| Puissance chauffage | KW | 56 | 58 | 78,3 |
| Dimensions | m | 11,71×2,82×2,7 | 12,70×2,80×2,75 | 13,45×3,05×2,86 |
| Poids machine | t | 49 | 61,5 | 70 |
| Buse | mm | SR20 | SR20 | SR20 |

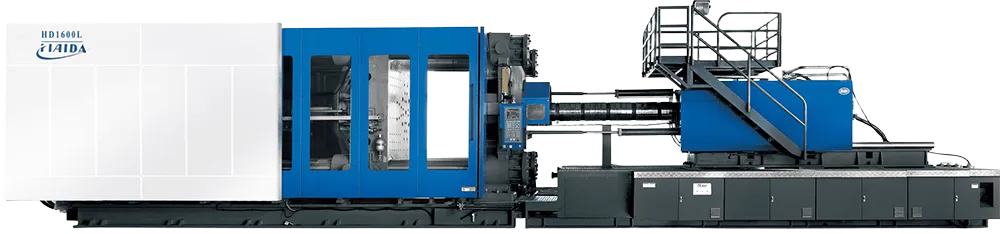

1400–2000T — Haute Puissance
Les HD1400L à HD2000L atteignent jusqu'à 20 000 KN de force de fermeture. Triple motorisation servo pour une puissance maximale. Ces machines sont destinées aux pièces automobiles de grande taille, conteneurs industriels, composants d'infrastructure et panneaux de carrosserie. Des colonnes généreuses accueillent les moules les plus encombrants.
Applications typiques
Très grandes pièces automobiles
Conteneurs industriels
Composants d'infrastructure
Panneaux de carrosserie
Comparaison HD1400L / HD1600L / HD2000L
Vis A / B / C| Paramètre | Unité | HD1400L | HD1600L | HD2000L |
| Unité d'injection | ||||
| Diamètre vis | mm | 120 / 130 / 140 | 130 / 140 / 150 | 140 / 150 / 160 |
| Rapport L/D | L/D | 24,2 / 22,3 / 20,7 | 24 / 22,3 / 20,8 | 24 / 22,4 / 21 |
| Volume injection | cm³ | 5 966 / 7 694 / 8 923 | 8 424 / 9 770 / 11 215 | 11 084 / 12 723 / 14 476 |
| Poids injecté | g | 5 966 / 7 002 / 8 120 | 7 666 / 8 891 / 10 206 | 10 086 / 11 578 / 13 173 |
| Pression injection | MPa | 179 / 152 / 131 | 163 / 140 / 122 | 186 / 162 / 142 |
| Fermeture | ||||
| Force fermeture | KN | 14 000 | 16 000 | 20 000 |
| Course ouverture | mm | 1 500 | 1 600 | 1 680 |
| Colonnes | mm | 1450×1350 | 1550×1430 | 1650×1550 |
| Épaisseur moule | mm | 700–1400 | 700–1500 | 700–1600 |
| Éjection hydraulique | KN | 342 | 342 | 407 |
| Course éjection | mm | 350 | 400 | 450 |
| Général | ||||
| Puissance moteur | KW | 55+55 | 45×3 | 55×3 |
| Puissance chauffage | KW | 78,3 | 87,4 | 95 |
| Dimensions | m | 14,40×3,20×3,05 | 14,90×3,40×3,20 | 15,3×3,6×3,4 |
| Poids machine | t | 95 | 110 | 148 |
| Buse | mm | SR20 | SR20 | SR20 |

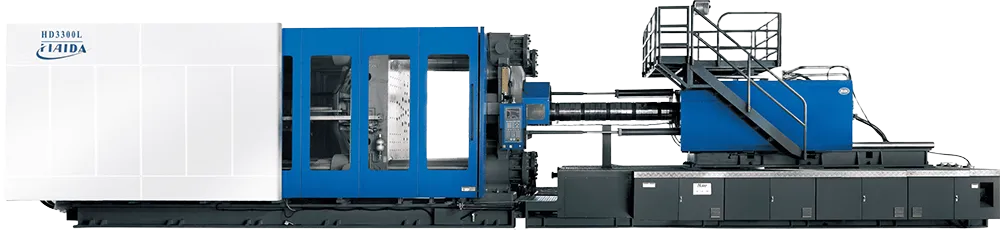

2200–3300T — Capacité Maximale
Le sommet de la gamme L. Les HD2200L à HD3300L délivrent jusqu'à 33 000 KN de force de fermeture avec des volumes d'injection pouvant atteindre 44 095 cm³. Quadruple motorisation servo pour une puissance inégalée. Ces machines produisent les pièces les plus massives de l'industrie : palettes haute capacité, bennes, composants d'infrastructure lourde.
Applications typiques
Palettes haute capacité
Pièces automobiles XXL
Conteneurs municipaux
Bennes industrielles
Composants d'infrastructure lourde
Comparaison HD2200L / HD2500L / HD2800L / HD3300L
Vis A / B| Paramètre | Unité | HD2200L | HD2500L | HD2800L | HD3300L |
| Unité d'injection | |||||
| Diamètre vis | mm | 165 / 180 | 185 | 220 | 220 |
| Rapport L/D | L/D | 21,8 / 20 | 20 | 20 | 20 |
| Volume injection | cm³ | 20 837 / 24 798 | 28 493 | 44 095 | 44 095 |
| Poids injecté | g | 18 962 / 22 568 | 25 929 | 40 126 | 40 126 |
| Pression injection | MPa | 142,8 / 120 | 146 | 137 | 137 |
| Fermeture | |||||
| Force fermeture | KN | 22 000 | 25 000 | 28 000 | 33 000 |
| Course ouverture | mm | 1 800 | 1 850 | 2 000 | 2 150 |
| Colonnes | mm | 1750×1600 | 1820×1720 | 1900×1750 | 2160×1950 |
| Épaisseur moule | mm | 780–1700 | 700–1800 | 900–1950 | 800–1950 |
| Éjection hydraulique | KN | 453 | 565 | 565 | 814 |
| Course éjection | mm | 450 | 480 | 480 | 500 |
| Général | |||||
| Puissance moteur | KW | 55×3 | 55×4 | 55×4 | 55×4 |
| Puissance chauffage | KW | 104 | 140 | 150 | 150 |
| Dimensions | m | 18,4×3,8×3,4 | 19,0×3,9×3,6 | 19,5×4,2×3,8 | 22,0×4,2×3,9 |
| Poids machine | t | 175 | 185 | 230 | 257 |
| Buse | mm | SR20 | SR30 | SR30 | SR30 |
Composants
Ce Qu'il y a Sous le Capot
Des composants de marques mondiales intégrés dans chaque machine de la série HDL.
Moteur hydraulique servo
Vis & cylindre professionnels
Servo driver intelligent
PLC & composants Schneider
Pompe & servo moteur
Unité de fermeture genouillère
Vanne hydraulique proportionnelle
Système réglage moule
Écran LCD contrôle
Technologie
8 Technologies Clés de la Série L
Chaque détail de la série HDL a été optimisé pour offrir fiabilité, économie et précision au quotidien.
Servo-hydraulique
Le moteur ne tourne que lorsque la machine travaille. Pendant le refroidissement, consommation zéro. Économie de 60 à 80 % sur la facture électrique.
Plateaux haute rigidité
Des décennies d'expérience en conception. Haute résistance mécanique, répartition uniforme des contraintes sur toute la surface du moule.
Genouillère optimisée
Mouvement de serrage plus rapide et plus fluide. Moins d'usure, cycle plus court, parallélisme des plateaux garanti.
Vis professionnelle
Unité de plastification spécialisée, adaptée à différentes matières premières. Plusieurs diamètres de vis disponibles pour chaque modèle.
Double cylindre injection
Système à deux cylindres d'injection pour des performances d'injection excellentes, une pression stable et une répétabilité parfaite.
Lubrification centralisée
Système de lubrification automatique centralisé qui protège tous les points de friction. Durée de vie prolongée, maintenance simplifiée.
Châssis nouvelle génération
Structure de cadre nouvelle génération, design épuré et propre. Accès facilité aux composants, maintenance rapide.
Contrôleur double CPU
Contrôleur spécialement conçu pour les presses à injection, avec double processeur. Fonctionnement stable et fiable, temps de réponse minimal.
Performance
6 Atouts Clés
La série HDL est conçue pour répondre aux exigences de la production en série, avec simplicité et fiabilité.
01
Simple et Efficace
Centrage et ajustement de la buse facilités. Mise en route rapide, moins de temps d'arrêt entre les changements de moule.
02
Rapide et Flexible
Plusieurs modes d'éjection disponibles. L'éjection haute vitesse raccourcit le cycle de production et améliore la productivité.
03
Contrôle Simplifié
Écran LCD à huit niveaux de gris. Temps de réponse court, affichage clair, prise en main intuitive pour les opérateurs.
04
Maintenance Facile
Conception modulaire du mécanisme, du circuit hydraulique et du câblage. Diagnostic rapide, remplacement simplifié.
05
Sécurité Renforcée
Chaînes de sécurité sur les flexibles hydrauliques en standard. Prévention des accidents, conformité aux normes de sécurité.
06
Économie d'Énergie
Système servo-pompe qui économise 30 à 80 % d'électricité selon le cycle. Retour sur investissement rapide.
Applications
Domaines d'Application
La série HDL couvre un champ d'application extrêmement large, de la petite pièce technique aux composants industriels les plus imposants.
Emballages alimentairesArticles ménagersCaisses de transportPalettes logistiquesSeaux et bassinesPoubelles de triMeubles de jardinJouetsPièces automobilesPare-chocsPanneaux intérieurs autoConteneurs industrielsAccessoires électriquesComposants électroniquesTuyauterie PVCRaccords plomberieComposants machinesPièces d'infrastructure
FAQ
Questions Fréquentes
Qu'est-ce qu'une presse servo-hydraulique ?
Une presse servo-hydraulique combine un servomoteur avec un système hydraulique. Le moteur ne tourne que lorsque la machine en a besoin — pendant le refroidissement, il s'arrête complètement. Résultat : 60 à 80 % d'économie d'énergie par rapport à une pompe fixe traditionnelle, avec moins de bruit et moins de chaleur en atelier.
Pourquoi choisir la série L plutôt qu'une autre ?
La série L offre plus de 22 modèles de 50 à 3 300 tonnes, ce qui en fait la gamme la plus complète de HAIDA. Conçue depuis 1992, elle bénéficie de décennies de perfectionnement. Son rapport qualité-prix est imbattable, avec des configurations standardisées et personnalisables selon vos besoins.
Quelles matières peut-on transformer ?
Tous les thermoplastiques courants : PP, PE, ABS, PC, PA, POM, PMMA, PVC, TPE, et bien d'autres. Chaque modèle propose plusieurs diamètres de vis pour adapter la plastification à la matière utilisée.
Comment choisir le bon tonnage ?
Le tonnage se calcule à partir de la surface projetée de la pièce multipliée par un facteur lié à la matière. Règle générale : tonnage = surface projetée (cm²) × 0,5 à 0,8. L'équipe HAIDA vous aide à dimensionner la machine adaptée à vos pièces.
Délai de livraison ?
Petits modèles (50–330T) : 30 à 45 jours. Modèles moyens (390–780T) : 45 à 60 jours. Grands modèles (900T et plus) : 60 à 90 jours. Transport maritime vers l'Afrique : 25 à 35 jours. Installation et formation opérateurs incluses.
Quelle économie d'énergie concrète ?
Entre 60 et 80 % d'économie par rapport à une pompe fixe, selon le cycle de production. Sur une HD450L fonctionnant 24h/24, cela représente des milliers d'euros d'économie par an. Le retour sur investissement lié aux économies d'énergie seules se fait en 1 à 2 ans.
Demandez le Prix de Votre Série HDL
Fabricant direct depuis 1992. Décrivez votre projet et recevez une proposition technique personnalisée sous 24 heures. Prix usine, support complet.
Téléphone
61 468 862 776
Email
freya@haidaafrique.com
Usine
77 Yufan East Road, Zhenhai, Ningbo
✓Réponse 24h
✓Devis gratuit
✓Équipe francophone
✓Installation sur site
✓Formation opérateurs
✓Support 24/7
