Presse à Injection
Deux Plateaux — Grande Capacité
Moins d'encombrement. Plus de force. La série HDEB adopte une architecture deux plateaux qui supprime le plateau arrière traditionnel, réduisant la longueur machine de 30 % tout en offrant des forces de fermeture de 1 100 à 3 000 tonnes — idéale pour les pièces volumineuses de l'automobile, la logistique et l'électroménager.
Le système servo-hydraulique de la série HDEB ne consomme de l'énergie que lorsque la machine en a besoin. Résultat : jusqu'à 80 % d'économie par rapport aux pompes fixes, avec une réduction significative de la chaleur dégagée et du bruit en atelier.
Choisissez Votre Machine
6 tonnages de 1 100 à 3 000 tonnes. Cliquez sur un modèle pour voir ses spécifications complètes.
Applications typiques

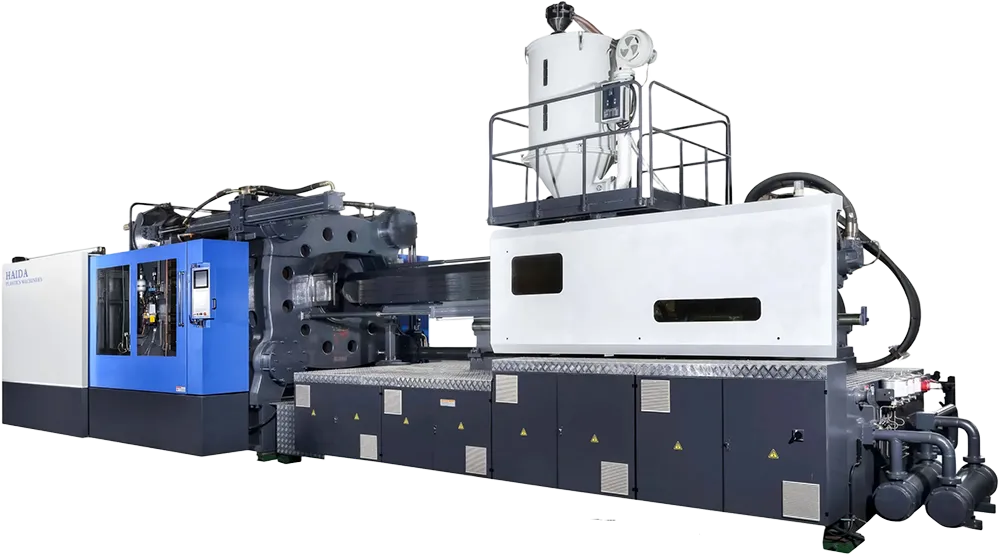

Spécifications HD1100Eb
Vis A / B / C| Unité d'injection | ||
| Diamètre vis | mm | 110 / 120 / 130 |
| Rapport L/D | L/D | 22 / 20,2 / 18,6 |
| Volume injection | cm³ | 4 942 / 5 881 / 6 902 |
| Poids injecté | g | 4 497 / 5 352 / 6 281 |
| Pression injection | MPa | 184 / 155 / 132 |
| Fermeture & général | ||
| Force de fermeture | KN | 11 000 |
| Colonnes | mm | 1260 × 1100 |
| Épaisseur moule max | mm | 1 300 |
| Épaisseur moule min | mm | 600 |
| Éjection hydraulique | KN | 280 |
| Course éjection | mm | 350 |
| Lumière max | mm | 2 500 |
| Course d'ouverture | mm | 1 900 / 1 200 |
| Pression système | MPa | 16 |
| Puissance moteur | KW | 55×2 + 18,5 |
| Chauffage | KW | 58 |
| Dimensions | m | 10,4 × 3,3 × 3,5 |
| Poids machine | t | 51 |
| Buse | mm | Ø250 — SR20 |
Applications typiques
Spécifications HD1450Eb
Vis A / B / C| Unité d'injection | ||
| Diamètre vis | mm | 120 / 130 / 140 |
| Rapport L/D | L/D | 24,2 / 22,3 / 20,7 |
| Volume injection | cm³ | 6 556 / 7 694 / 8 923 |
| Poids injecté | g | 5 966 / 7 002 / 8 120 |
| Pression injection | MPa | 179 / 152 / 131 |
| Fermeture & général | ||
| Force de fermeture | KN | 14 500 |
| Colonnes | mm | 1460 × 1360 |
| Épaisseur moule max | mm | 1 700 |
| Épaisseur moule min | mm | 700 |
| Éjection hydraulique | KN | 330 |
| Course éjection | mm | 400 |
| Lumière max | mm | 3 100 |
| Course d'ouverture | mm | 2 400 / 1 400 |
| Pression système | MPa | 16 |
| Puissance moteur | KW | 60×2 + 18,5 |
| Chauffage | KW | 78,3 |
| Dimensions | m | 11,6 × 4,2 × 3,7 |
| Poids machine | t | 76 |
| Buse | mm | Ø315 — SR20 |
Applications typiques
Spécifications HD1600Eb
Vis A / B / C| Unité d'injection | ||
| Diamètre vis | mm | 130 / 140 / 150 |
| Rapport L/D | L/D | 24 / 22,3 / 21 |
| Volume injection | cm³ | 8 530 / 9 893 / 11 356 |
| Poids injecté | g | 7 762 / 9 002 / 10 334 |
| Pression injection | MPa | 179 / 154 / 134 |
| Fermeture & général | ||
| Force de fermeture | KN | 16 000 |
| Colonnes | mm | 1550 × 1450 |
| Épaisseur moule max | mm | 1 550 |
| Épaisseur moule min | mm | 700 |
| Éjection hydraulique | KN | 330 |
| Course éjection | mm | 400 |
| Lumière max | mm | 3 350 |
| Course d'ouverture | mm | 2 650 / 1 800 |
| Pression système | MPa | 17,5 |
| Puissance moteur | KW | 60×3 |
| Chauffage | KW | 87 |
| Dimensions | m | 12,6 × 3,7 × 3,1 |
| Poids machine | t | 92 |
| Buse | mm | Ø315 — SR20 |
Applications typiques
Spécifications HD1850Eb
Vis A / B| Unité d'injection | ||
| Diamètre vis | mm | 165 / 180 |
| Rapport L/D | L/D | 21,8 / 20 |
| Volume injection | cm³ | 20 837 / 24 798 |
| Poids injecté | g | 18 962 / 22 566 |
| Pression injection | MPa | 142,8 / 120 |
| Fermeture & général | ||
| Force de fermeture | KN | 18 500 |
| Colonnes | mm | 1650 × 1550 |
| Épaisseur moule max | mm | 1 900 |
| Épaisseur moule min | mm | 750 |
| Éjection hydraulique | KN | 400 |
| Course éjection | mm | 450 |
| Lumière max | mm | 3 800 |
| Course d'ouverture | mm | 3 050 / 1 900 |
| Pression système | MPa | 16 |
| Puissance moteur | KW | 60×3 + 18,5 |
| Chauffage | KW | 104 |
| Dimensions | m | 14,5 × 4,4 × 4 |
| Poids machine | t | 108 |
| Buse | mm | Ø315 — SR20 |
Applications typiques
Spécifications HD2300Eb
Vis A / B| Unité d'injection | ||
| Diamètre vis | mm | 165 / 180 |
| Rapport L/D | L/D | 21,8 / 20 |
| Volume injection | cm³ | 20 837 / 24 798 |
| Poids injecté | g | 18 962 / 22 566 |
| Pression injection | MPa | 142,8 / 120 |
| Fermeture & général | ||
| Force de fermeture | KN | 23 000 |
| Colonnes | mm | 1840 × 1640 |
| Épaisseur moule max | mm | 1 900 |
| Épaisseur moule min | mm | 800 |
| Éjection hydraulique | KN | 400 |
| Course éjection | mm | 450 |
| Lumière max | mm | 3 700 |
| Course d'ouverture | mm | 2 900 / 1 800 |
| Pression système | MPa | 16 |
| Puissance moteur | KW | 60×3 + 18,5 |
| Chauffage | KW | 104 |
| Dimensions | m | 14,3 × 4,4 × 4 |
| Poids machine | t | 118 |
| Buse | mm | Ø315 — SR20 |
Applications typiques
Spécifications HD3000Eb
Vis A / B| Unité d'injection | ||
| Diamètre vis | mm | 185 / 220 |
| Rapport L/D | L/D | 20 / 20 |
| Volume injection | cm³ | 28 493 / 44 095 |
| Poids injecté | g | 25 929 / 40 126 |
| Pression injection | MPa | 146 / 137 |
| Fermeture & général | ||
| Force de fermeture | KN | 30 000 |
| Colonnes | mm | 2080 × 1820 |
| Épaisseur moule max | mm | 2 100 |
| Épaisseur moule min | mm | 1 000 |
| Éjection hydraulique | KN | 500 |
| Course éjection | mm | 500 |
| Lumière max | mm | 4 200 |
| Course d'ouverture | mm | 3 200 / 2 100 |
| Pression système | MPa | 16 |
| Puissance moteur | KW | 60×4 + 18,5 |
| Chauffage | KW | 150 |
| Dimensions | m | 17,2 × 4,4 × 4,5 |
| Poids machine | t | 175 |
| Buse | mm | Ø315 — SR30 |
Ce Qu'il y a Sous le Capot
Des composants de marques mondiales intégrés dans chaque machine HDEB.
Architecture Deux Plateaux Réinventée
HAIDA a repensé le serrage deux plateaux en conservant les tirants classiques — fiables, durables, sans risque de rupture.
Serrage deux plateaux
Supprime le plateau arrière. Machine plus courte de 30 %, même force de fermeture, empreinte au sol réduite.
Tirants classiques fiables
Hérite du système éprouvé à tirants — durée de vie prolongée, sans risque de rupture fréquent sur les machines concurrentes.
Capteur sans contact
Déplacement numérique sans contact, précision 0,001 %/F.S. Contrôle de position précis et répétable.
Plateau élastique
Conception « boîte élastique » à haute parallélisme. Contraintes réparties uniformément sur les 4 tirants.
Verrouillage synchrone
Structure hydraulique mécanique pour un verrouillage synchrone des 4 tirants — efficace et fiable.
Pieds à glissement rigide
Plateau mobile supporté par des pieds à haute rigidité, avec ajustement compensable automatique selon le poids du moule.
Servo-hydraulique
Composants hydrauliques de marques mondiales. Fonctionnement fluide, chaleur réduite, efficacité maximale.
Contrôle avancé
Contrôleur haute performance avec composants Schneider. Interface intuitive, commande simple et raisonnable.
6 Atouts Clés
La série HDEB est pensée pour la production industrielle intensive, là où chaque détail compte.
Compacité
30 % plus courte qu'une trois plateaux à tonnage équivalent. Gain d'espace considérable en atelier.
Durabilité
Tirants classiques éprouvés, distribution uniforme des contraintes, résistance et rigidité exceptionnelles.
Précision
Capteur numérique sans contact, précision 0,001 %/F.S. Répétabilité parfaite cycle après cycle.
Simplicité
Commande d'ouverture/fermeture simple et raisonnable. Mise en route rapide, formation réduite.
Économie
Servo-hydraulique de dernière génération : −80 % d'énergie, moins de chaleur, moins de bruit.
Fiabilité
Composants Schneider, Rexroth, Parker, Omron. Fonctionnement stable 24h/24, 7j/7.
Domaines d'Application
La série HDEB produit des pièces de grande taille dans les secteurs les plus exigeants.
Questions Fréquentes
Qu'est-ce qu'une presse deux plateaux ?
Pourquoi choisir HAIDA plutôt qu'une autre marque deux plateaux ?
Quelles matières peut-on injecter ?
Quel modèle choisir pour des palettes ?
Délai de livraison ?
Quelle économie d'énergie concrète ?
Demandez le Prix de Votre Série HDEB
Fabricant direct depuis 1992. Décrivez votre projet et recevez une proposition technique personnalisée sous 24 heures. Prix usine, support complet.
